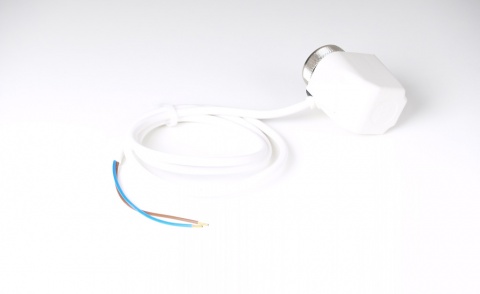

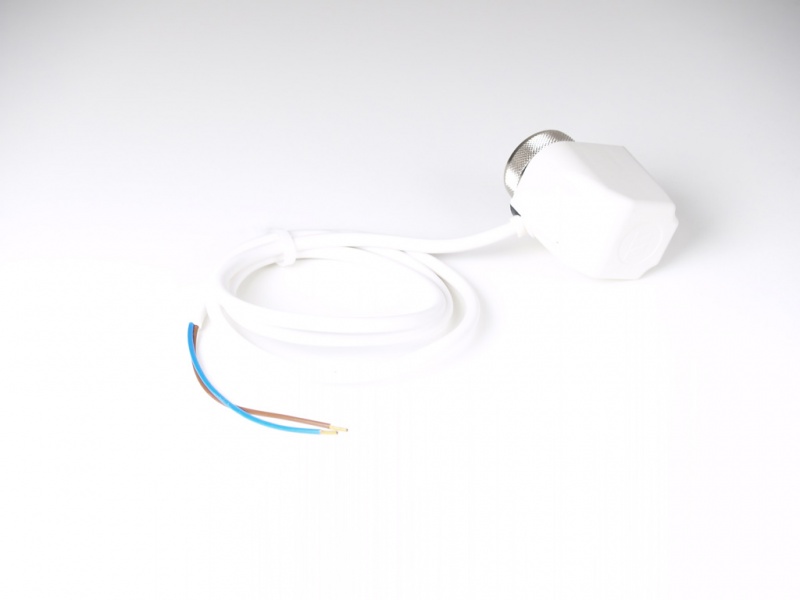

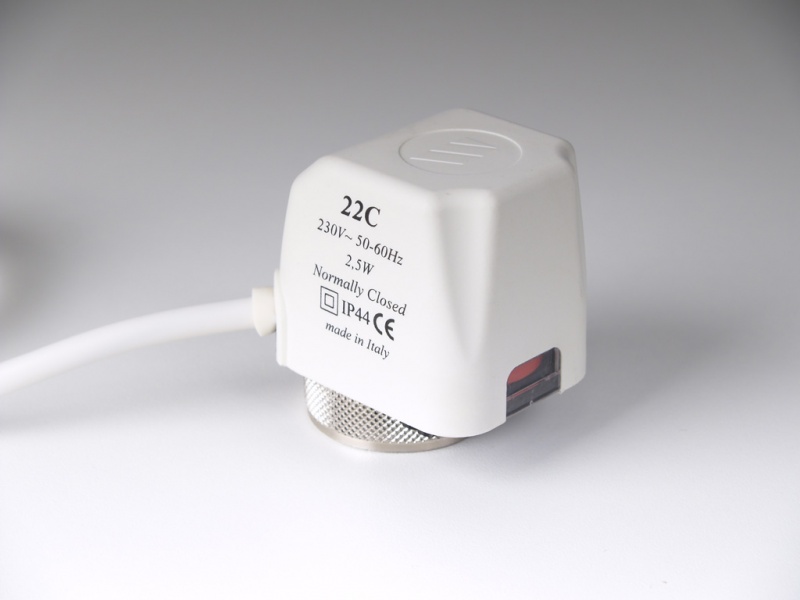

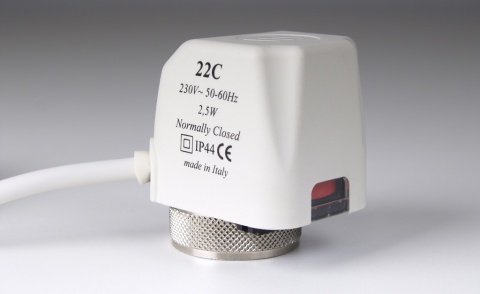

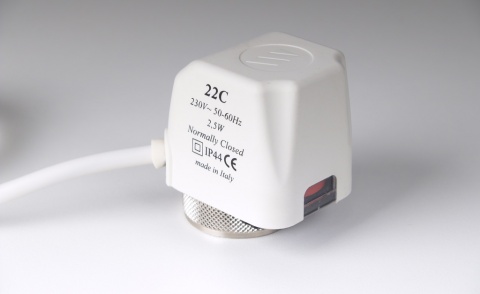

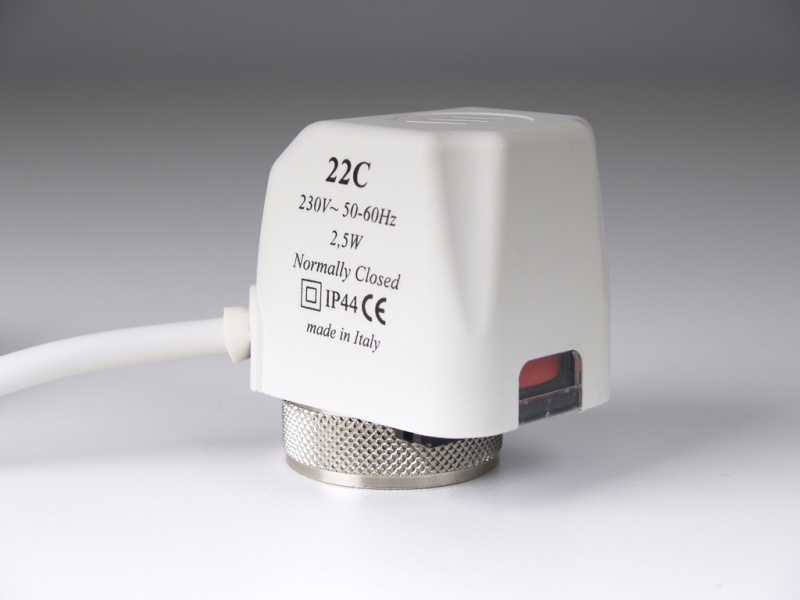

Watts Actuator 22C, Inchis normal

• Actuactor automatizat pentru fiecare vana
• Controleaza individual temperatura interioara

Actuactoarele Electrotermice Watts, seriile 22C, sunt dispozitive folosite pentru actionarea automata pentru fiecare valva. La montarea actuactorului pe corpul vanei, capatul termostatic al vanei opreste curgerea fluidului (versiunea inchisa normal/ NC). La aplicarea tensiunii o miscare liniara a elementului termostatic provoaca deschiderea capatului termostatic al vanei, ce permite apoi fluidului sa curga. Cand tensiunea este oprita, capatul termostatic al vanei este din nou inchis.

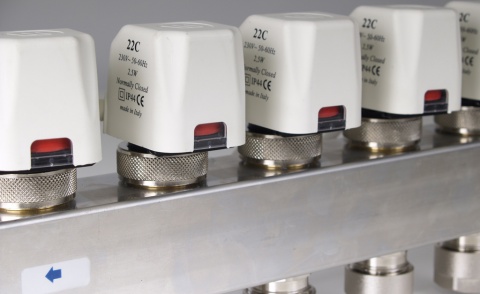

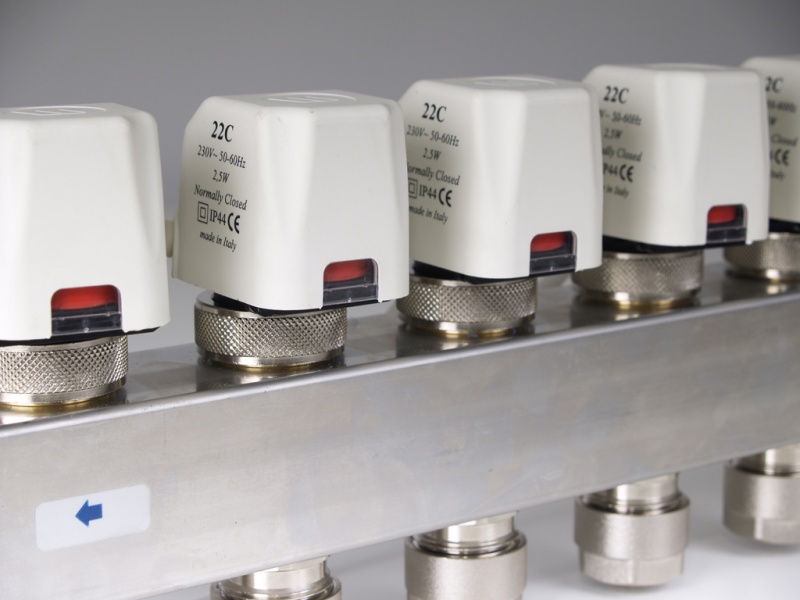

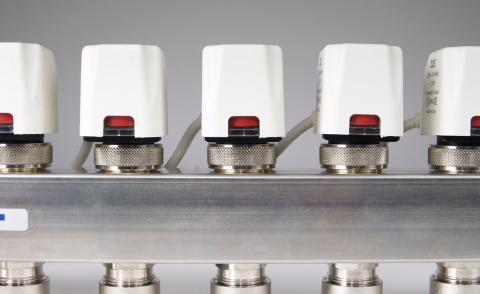

Instalare

Detalii

1. Ecran afisare
2. Element termostatic
3. Arc inchidere
4. Contact electronic
5. Fir de conexiune

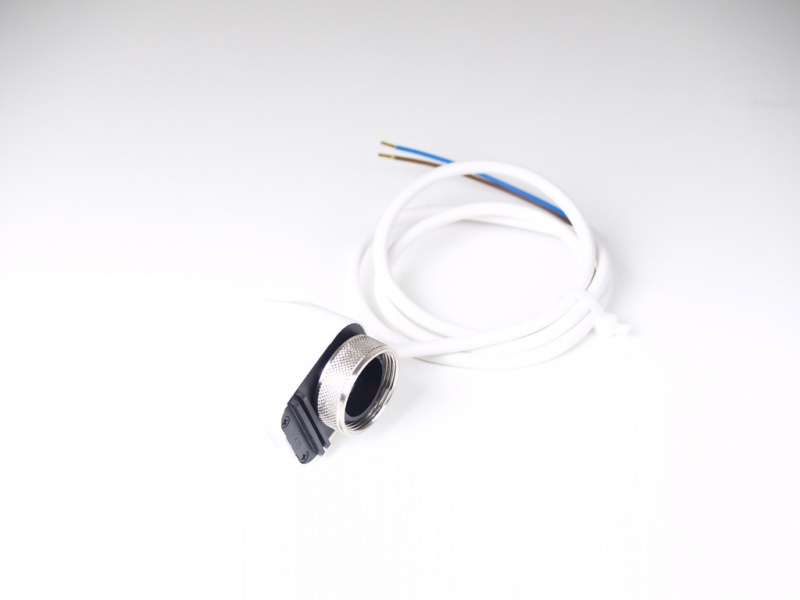

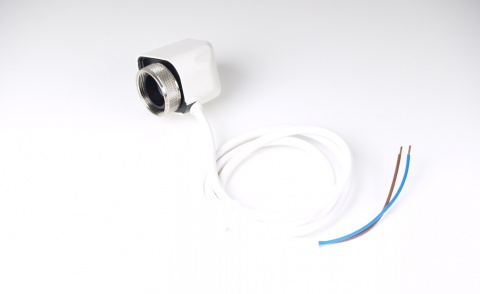

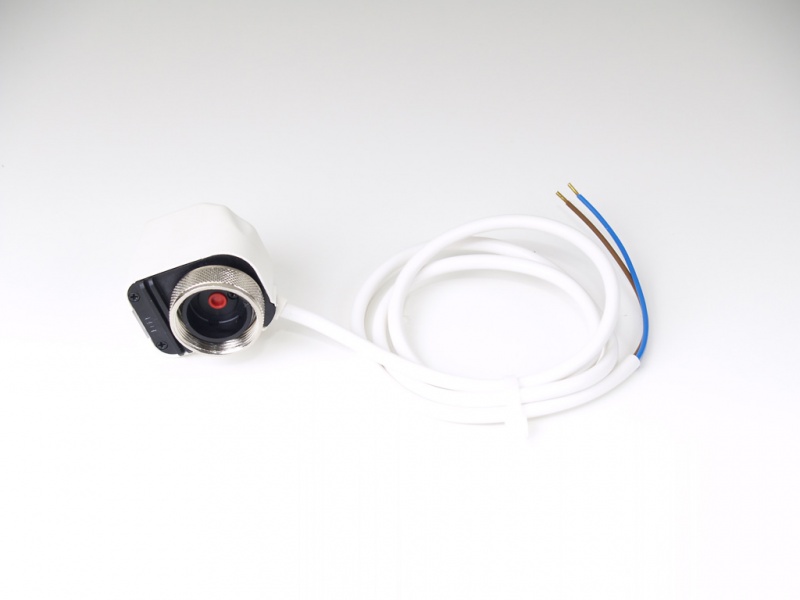

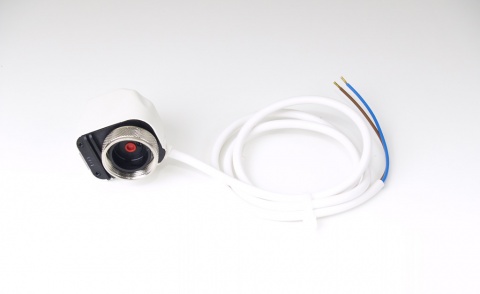

6. Vana conexiune (piulita inel filetat/ M30x1.5)

Specificatii

Actiune ON/OFF

Alimentare: 230 VAC/DC (+10% / -15%)
Frecventa: 50 ÷ 60 Hz
Consum energetic: 2,5 W (normal operation)
Varf curnet de pornire: 0.20 A x 0.5 sec (230V)

Timp initial deschidere  (putere ON); 230V / 75 s
Timp final de deschidere (putere ON); 3 min

Miscare actuactor: Max 3.5 mm
Miscare vana: 2.5 mm
Clasa de protectie: IP44 to EN60529

Protectie Electrica: clasa II
Securitate (nivel contaminare) 2
Lungime cablu * 1 m
2-pole x 0.75 mm2

Limita de temperatura de functionare: 0°C to 50°C
Limita de temperatura de depozitare: -25°C to 60°C
Limita de temperatura a fluidului: Max 110 °C

Forta nominala de inchidere (putere OFF) (tip inchis) 100 N (±10%)
Capac Ral 9016 Polyamide +30 F.V.
Nu permite supraincalzirea
Conexiunea vanei prin inel filetat M30x1.5

Greutate: 150g

Watts Nr Art: 22C230NC2-5
