Sistem Uscat 25mm (DBS14)

• Dry floor plate system for 14mm x 2.0mm heating pipe
• Proiectate speciale pentru inaltimi de constructie joase
• Potrivit atat pentru cladiri noi cat si pentru cele existente
• Datorita greutatii scazute, sistemul poate fi folosit, de asemenea, la podele oarbe din lemn.

Instalatia pe pardoseala in sistem uscat a fost conceputa special pentru constructiile de pardoseala joasa sau pentru aplicarile in cazul carora o instalatie a unei pardoseli solide nu este adecvata din cauza limitarilor de greutate structurala. Sistemul de placi poate fi utilizat in cazul proprietatilor nou construite sau a celor existente si poate fi instalat direct peste pardoselile solide si din lemn.

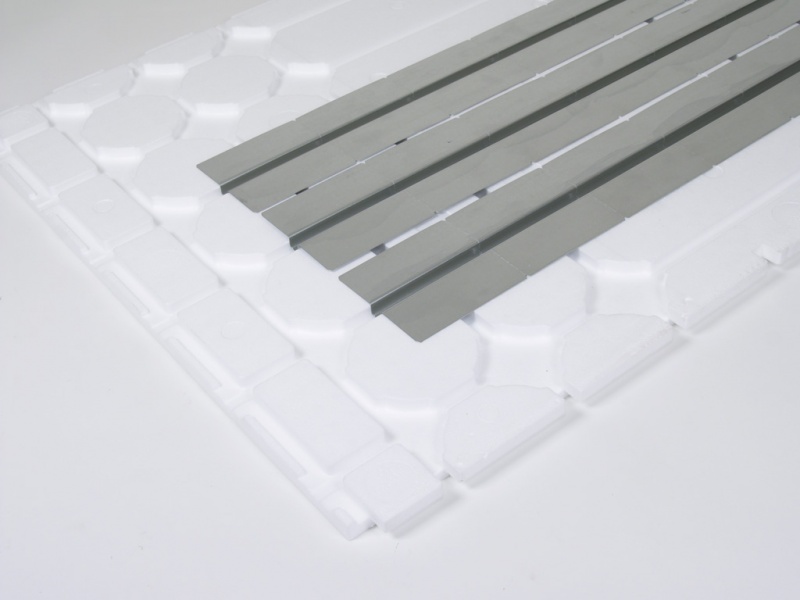

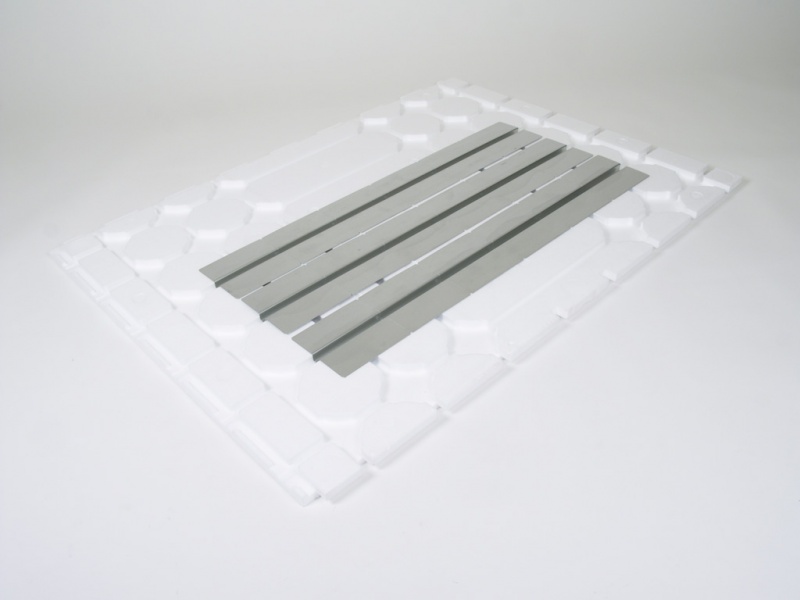

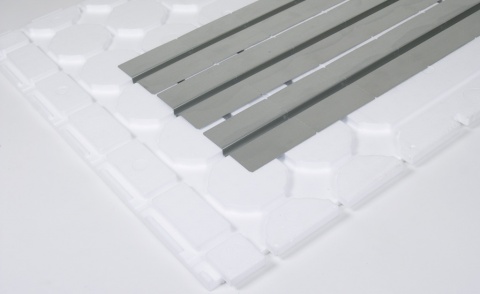

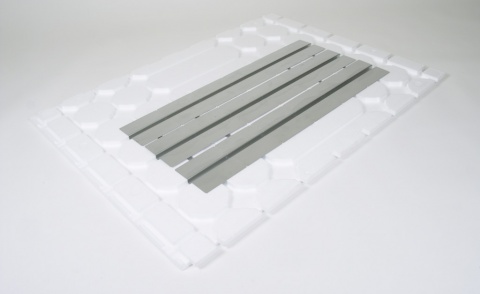

Profilele Omega din otel galvanizat sunt asezate deasupra sistemului de placi, pentru a asigura o distributie termica optima. Retineti faptul ca trebuie sa utilizati conducte de incalzire cu diametrul de 14 mm cand utilizati aceasta instalatie pe pardoseala in sistem uscat (tevile cu un alt diametru nu se vor potrivi cu profilele).

Sunt necesare aproximativ 9 profile Omega pe m².

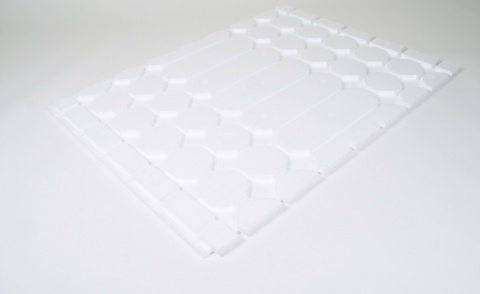

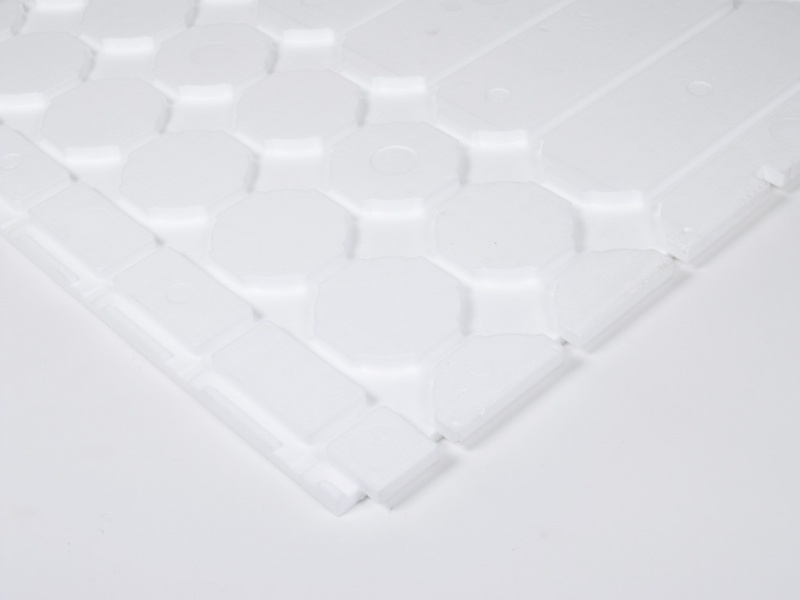

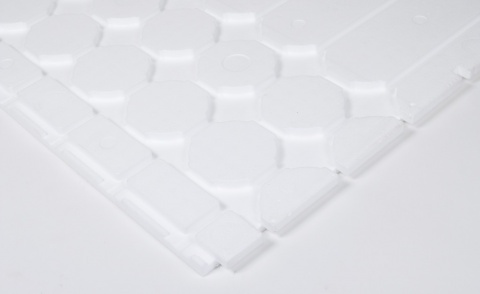

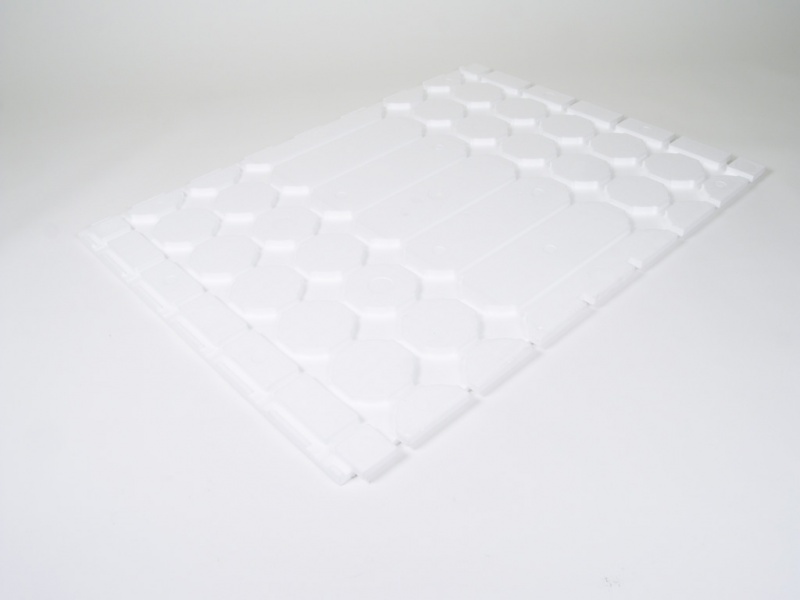

Board size:  1025 x 770mm x 25mm
Effective board size: 1000 x 750mm
Effective area: 0,750 m²

Slot (pipe spacing): 125mm / 250mm
Nominal insulation thickness dL: 25mm
Thickness without pipe slot: 10mm
Total thickness with pipe slot: 25mm
Pipe diameter: 14mm

Scope DIN 4108-10: DEO ds, WAS
Type according to EN 13163: EPS 200

Thermal resistance/U-value 1.41 m²K/W
Compressive strength: 200 kPa
Maximum live load: 60 kPa (6000 kg / m²)

Pack unit per box: 23 plates / 17.34m²
Box size (L x B x H): 1114 x 600 x 770mm

_{According to manufacturer's values}
